CAD軟件中的“塊”是非常受歡迎的一個功能，用戶可以自己定義自己繪制的圖像或者外部獲取圖像定義為塊，然后插入修改，快速完成制圖，節省制圖的時間，提高設計的效率。但是在使用塊的時候會遇到“塊定義”“塊定義屬性”這兩個命令，而且有點混淆，所以今天小編來說一下兩者的區別和快捷鍵。

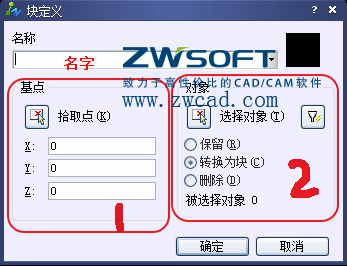

塊定義，快捷鍵是“block”。它的作用就是定義哪里的圖像為一個塊，用于建立一個內部圖塊。輸入命令符打開界面就可以看到，里面可以給塊起名，根據選擇使用用基點選取圖塊，例如圖例圈出來的1，還是根據封閉對象選擇圖塊，例如圖中的2.

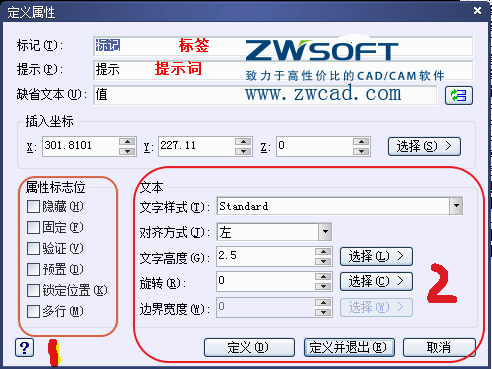

塊定義屬性，就是塊的屬性，快捷鍵命令是“att”，比如多高寬，位置在哪這些屬性。我們可以根據自己的需要定義好這些屬性，然后在使用的時候方便操作。同時，塊定義屬性相對于文字屬性編輯等工具，對于文字大小等屬性編輯更為方便快速，雙擊屬性就可以更改。
