CAD如何輸入角度符號



使用CAD繪制工程圖紙時，難免會遇到需要輸入角度符號的情況，那么問題來了：角度符號這一類特殊符號要怎么輸入呢？

對多行文本而言，可以借助右鍵菜單中的符號菜單實現；而針對單行文字，一般都是由控制代碼（%%）來生成。

因此，角度符號的輸入為：%%D.



【補充：在CAD中標注角度圖形的操作方法】



大家應該知道，角度圖形一定是需要標注尺寸的，也就是說要把它的角度標出來，而CAD就可以完成角度的標注。前面小編已經發布了標注長度、半徑等等的方法，相信大家對標注已經不陌生。那么今天就來介紹一下如何在CAD中標注角度圖形吧。

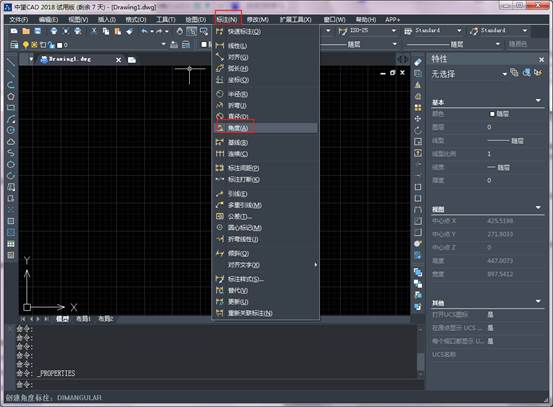

第一步，選擇【標注】——【角度】，或者在命令行輸入dan然后回車，調出角度標注的命令。



CAD如何輸入角度符號



Image 3

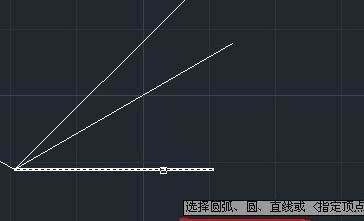

第二步，選擇角度命令之后，就可已根據提示點擊第一條直線或者弧線，再如圖所示點擊水平線。



CAD如何輸入角度符號



然后點擊角度的另外一條邊。



CAD如何輸入角度符號



接下來將鼠標光標拖出角度的尺寸線，點擊確認其位置，就完成了角度標注的工作。
