CAD怎么設計一個機械零件平面圖
CAD怎么設計一個機械零件平面圖？CAD中繪制平面圖是很簡單的，今天小編教大家制作一個很簡單的彎頭零件平面圖，一起來看看詳細的操作教程吧。

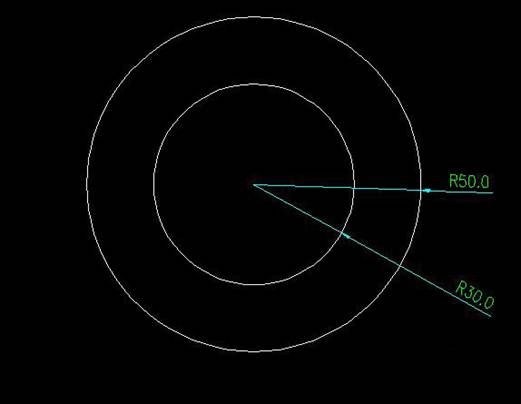

1、打開CAD軟件，新建圖紙，畫兩個同心圓，半徑分別為30mm和50mm。
2、沿著步驟1的圓心向右200mm位置為圓心，復制相同的同心圓，也可以用鏡像命令。

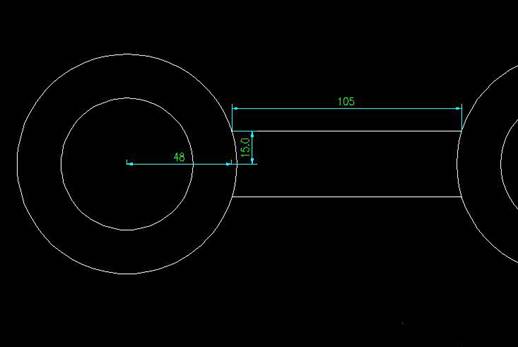

3、沿著步驟1圓心向右水平48mm，在垂直向上與大圓相交點為起點，水平向右畫線，與另一個同心圓的大圓相交，然后鏡像產生另外一條直線。

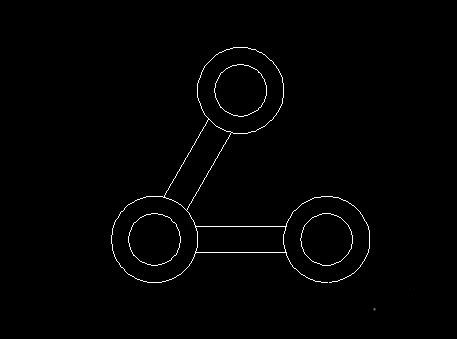

4、用旋轉ro命令，以步驟1圓心為基點，旋轉第二組同心圓和步驟3直線為對象，然后依次是復制、60°，進行旋轉復制。

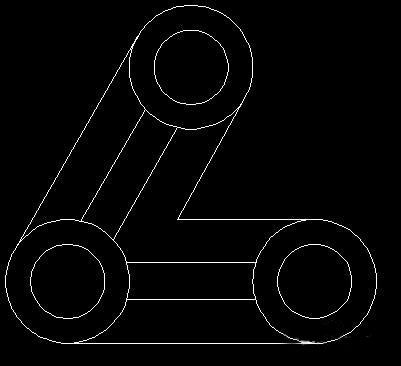

5、畫步驟1同心圓和步驟2同心圓的外切線，最下面的一條，同理畫步驟1同心圓和步驟4同心圓的外切線，最上面一條，如圖所示畫二條相交線。

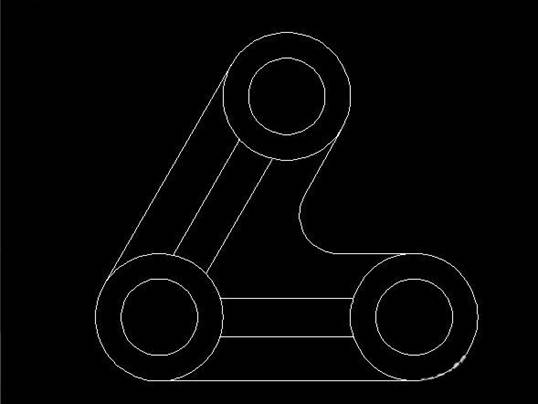

6、然后對步驟6的相交線進行倒圓角，圓角半徑為30mm。就得到最后的圖形了。
這樣就繪制完成好了一個機械零件，以上就是CAD設計機械零件的教程，希望大家喜歡。
