用CAD怎么繪制平面座椅
大家知道怎么用CAD畫一張平面座椅嗎？今天小編為大家?guī)淼慕坛蹋褪怯?a href="http://www.1n752b.cn/" target="_blank">中望CAD繪制平面座椅的具體操作哦。
1.正常啟動中望CAD2019，選擇【文件】-【保存】菜單命令，將其保存為“平面座椅”文件。
2.執行“直線”命令（L）,在窗口視圖中連續繪制一條長度為18mm,332mm,18mm的橫線。

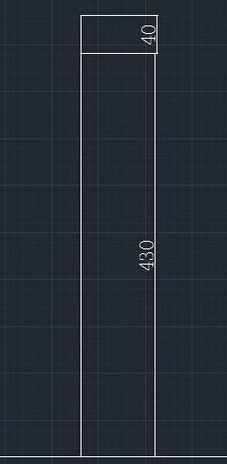

3.執行“直線”命令（L），過水平直線的中點繪制一條垂直線，長度依次為430mm和40mm.

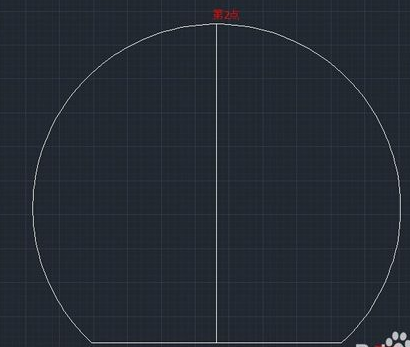

4.在菜單上選擇【繪圖】-【圓弧】-【三點（P）】命令，根據提示依次選擇繪制的直線上的3點，從而來繪制一個3點圓弧對象。

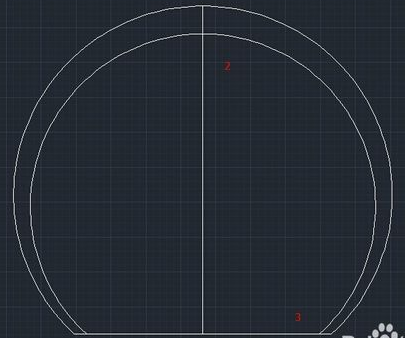

5.按空格鍵重復上一條命令，再分別選擇3點來繪制外側的圓弧對象。
6.執行“刪除”命令（E），在選擇對象提示下選擇圖形中二條垂直線段，并按回車鍵結束，從而刪除垂直的線條，就得到了平面座椅的圖形。
以上就是用CAD繪制平面座椅的詳細教程，大家都學會了嗎？
