機械制圖：0基礎應該如何入門

機械制圖一般是指用圖形來表示機械的尺寸、結構、形狀、工作原理以及技術要求的一門學科。主要構成是由圖形、符號、文字和數字組成，也被稱為是工程界的語言，用來表達設計意圖和制造要求，也是用來交流經驗的技術文件。

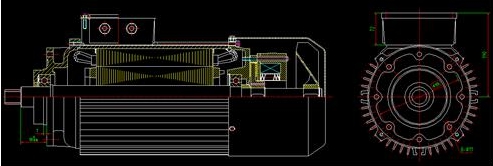

現在市場上主流的機械制圖軟件有二維的CAD以及一些三維設計軟件，比如中望3d。了解了這些，0基礎應該如何入門機械制圖呢？

1. 想要學習機械制圖，應該要培養自己的空間想象力，觀察一個物體的時候，要學會通過他圖紙來分析一個物體。

2. 跟我們做數學題一樣，機械制圖的方法和技巧，也是需要經常練習的，都是靠平時的積累，到用的時候，才能更加容易上手。

3. 試著吧復雜的問題簡單化。我們先把簡單的三視圖給搞懂，然后再嘗試進行排列組合。任何一個復雜的組合體，其實都是由簡單的結構組合成。這樣子在復雜的圖，只要我們認真觀察，其實都是有簡單結構構成的。

4. 初學者最容易出錯的地方，可能就是標準件和常用件的畫法了。我們要注意，標準件和常用件的畫法往往是簡單化了的，一定要注意他們的畫法，比如螺紋和螺紋連接。

5. 斷面圖，剖視圖，局部放大圖的表達方法一定要學好。

6. 細心和專心和耐心。制圖是一個非常考驗心眼的活兒，每一條線的位置、長度都是需要按照要求認真畫好。不能漏畫也不能多畫，這看似是最基礎的要求，其實也是最高的要求。

7. 多看標準，學以致用，實踐出真知。

8. 要多交流，可以去相關論壇看看內容，也可以請教資深的從業人員，這樣子有助于拓展自己的視野，站在不同的高度看問題。

看完了上面的入門注意事項，接下來給大家講一些機械制圖的基礎知識吧。

1. 一般紙幅面按照尺寸，可以分為五種，分別是A0-A4。圖框的右下角有一個標題欄，文字方向必須與看圖方向一致。

2. 圖線有八個種類，分別是粗細實線、波浪線、雙折線、虛線、粗細點劃線及雙點劃線。

3. 在圖樣中，虛線、細實線和細點畫線的寬度均為粗實線的三分之一，機件的可見輪廓可用粗實線、不可見輪廓線用虛線畫出。尺寸線和尺寸先用細實線畫出，對稱中心線和軸線用細點畫線畫出。

4. 我們所說的比例，是圖形尺寸和實物尺寸之比。比例1:2屬于縮小比例，比例2:1是屬于放大比例。

5. 畫圖的時候一般采用原值比例的比例，必要的情況下可采用放大或者縮小。但是圖樣上標注的應該是機件的實際尺寸。

6. 圖樣中的漢字、數字和字母必須工整、比劃清楚且排列整齊。漢字應使用長仿宋體。

7. 尺寸界線、尺寸線和尺寸數字是標注尺寸的三要素。

8. R表示圓半徑，ф表示圓直徑，Sф表示球直徑。

9. 圖樣上的尺寸是零件的實際尺寸，尺寸以毫米為單位時，不需標注代號或名稱。

10. 圖線穿過尺寸數字時，必須要斷開，我們在標注水平尺寸，只投方向應該想上；標注錘子尺寸的時候，只投方向應該朝左。角度的尺寸數字按照水平位置書寫。

11. 斜度是指斜線對水平線的傾斜程度，用符號∠表示，標注時符號的傾斜方向應與所標斜度的傾斜方向一致。

12. 裝配圖中的尺寸種類有①規格尺寸②裝配尺寸③安裝尺寸④外形尺寸⑤其它重要尺寸

13. 符號“∠1：10”表示斜度1：10，符號“ 1：5”表示錐度1：5。

14. 平面圖形中的線段可分為已知線段、中間線段、連接線段三種。它們的作圖順序應是先畫出已知線段，然后畫中間線段，最后畫連接線段。

15. 已知定形尺寸和定位尺寸的線段叫已知線段；有定形尺寸，但定位尺寸不全的線段叫中間線段；只有定形尺寸沒有定位尺寸的線段叫連接線段。

16. 主視圖所在的投影面稱為正投影面，簡稱正面，用字母V表示。俯視圖所在的投影面稱為水平投影面，簡稱水平面，用字母H表示。左視圖所在的投影面稱為側投影面，簡稱側面，用字母W表示。

17. 三視圖的投影規律：主視圖、左視圖等高；主視圖、俯視圖等長；俯視圖、左視圖等寬。

18. 零件有長、寬、高三個方向的尺寸，主視圖上能反映零件的長和高，俯視圖上只能反映零件的長和寬，左視圖上只能反映零件的高和寬。

19. 零件有上、下、左、右、前、后六個方位，在主視圖上只能反映零件的上，下，左，右方位，俯視圖上只能反映零件的前，后，左，右方位，左視圖上只能反映零件的上，下，前，后方位。

20. 基本視圖分別是主視圖，俯視圖，左視圖。

21. 除基本視圖外，還有仰視圖，右視圖和后視圖三種視圖。

22. 按剖切范圍的大小來分，剖視圖可分為全剖視圖、半剖視圖、局部剖視圖三種。

23. 剖視圖的剖切方法可分為全剖、半剖、局部剖、階梯剖、組合剖五種。

24. 剖視圖的標注包括三部分內容：①表示剖切平面位置的符號（剖切線），并在兩端標有字母②表示投影方向的箭頭③在剖視圖上方注寫有“×——×”字樣。

25. 省略一切標注的剖視圖，說明它的剖切平面通過機件的對稱平面進行剖切后而后畫出的 。

26. 剖面圖用來表達零件的內部形狀，剖面可分為實體部分和空心部分兩種。

27. 移出剖面和重合剖面的區別是：移出剖面-畫在視圖輪廓外面的剖面，重合剖面-畫在視圖輪廓里面的剖面。

28. 圖樣中的圖形只能表達零件的結構形狀，零件的真實大小應以圖樣上所標注的尺寸為依據。

29. 標注尺寸的數字稱為尺寸基礎，機器零件長，寬，高三個方向上，每個方向至少有一個尺寸基準。

30. 螺紋的五要素是螺紋牙型，直徑，螺距，導程，線數，旋向。

31. 只有當內、外羅紋的牙型，直徑，螺距，線數，旋向一致時，他們才能互相旋合。

32. 螺紋的牙型、直徑、螺距都符合國家標準規定的稱為標準螺紋；牙型不符合國家標準的稱為非標準螺紋；牙型符合國家標準，但直徑、螺距不符合國家標準的稱為特殊螺紋。

33. 外螺紋的規定畫法是：大徑用d表示，小徑用d1表示，終止線用粗實線 表示。

34. 在剖視圖中，內螺紋的大徑用D表示，小徑用D1表示，終止線用粗實線表示。不可見螺紋孔，其大徑、小徑和終止線都用粗實線表示。

35. 常見的螺紋聯接形式有螺栓連接、雙頭螺柱連接和螺釘連接。

36. 我們的常用鍵主要普通平鍵、半圓鍵、鉤頭楔鍵、花鍵。

37. 圓柱齒輪按齒輪的方向可分為直齒、斜齒和人字齒。

38. 齒輪輪齒部分的規定畫法是：分度圓用細點劃線繪制；齒根圓用細實線繪制，也可省略不畫；齒頂圓用粗實線繪制。在剖視圖中，齒根圓用粗實線繪制。

39. 圖樣的右上角可以統一標注相同表面粗糙度，如果零件的所有表面都具有相同的粗糙度要求的時候。當大部分粗糙度相同的時候，可以標注在右上角，并且加注其余兩個字。

40. 完整的裝配圖應具備①一組視圖；②必要尺寸；③技術要求；④零件序號和明細欄。

41. 裝配圖的尺寸種類主要有五種：①規格尺寸②裝配尺寸③安裝尺寸④外形尺寸⑤其它重要尺寸。
