一、圖層排序：

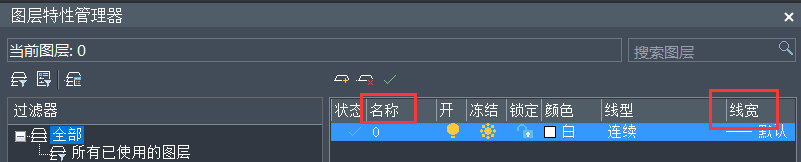

CAD的圖層排序方式有升序和降序排列。大家可以按照?qǐng)D層中任一屬性來排序：狀態、鎖定、顏色、線型、名稱、可見性、凍結、線寬等。單擊屬性的名稱就可以對圖層進行實際排序了，再次單擊會進行反向排序：
二、保存圖層設置：
可以將圖形當前的圖層設置保存為命名圖層的狀態。圖層設置包含圖層特性(例如線型或顏色)和圖層狀態(例如開或鎖定)。

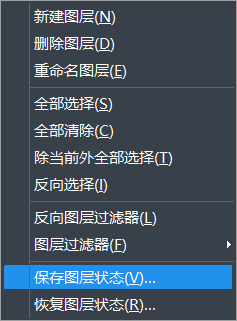

1.在CAD【圖層特性管理器】對話框的右方空白的地方點擊鼠標右鍵，并選中“保存圖層狀態”命令。

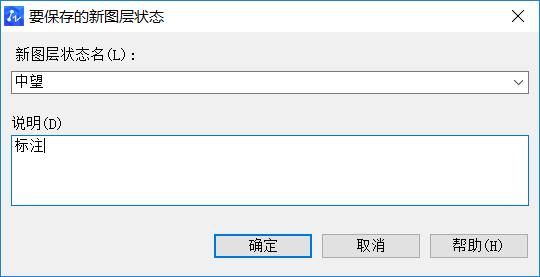

2.在彈出的【要保存的新圖層狀態】窗口中設置狀態名和說明，按“確定”鍵，如下圖所示：
如果在繪圖的不同階段或者打印是要恢復全部圖層特定設置，保存相關圖形的設置會帶來較大方便。
三、恢復圖層設置：恢復保存過的圖層設置。
1.如果保存了圖層設置，在“圖層特性管理器”中可以修改圖層排列的順序、鎖定需要圖層、修改圖層顏色等操作。

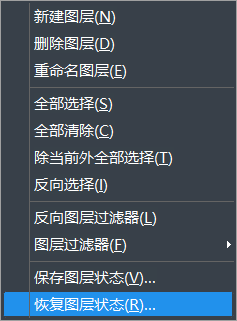

2.在CAD“圖層特性管理器”對話框右方空白處點擊鼠標右鍵，并選擇“恢復圖層狀態”命令：
3.在【圖層狀態管理器】中點擊選擇要恢復的圖層狀態，如下圖所示：
4.然后單擊“恢復”按鈕，這樣操作后便恢復圖層狀態到上次所保存的圖層設置。
