正交功能可以保證繪制的直線完全呈現水平或垂直狀態。捕捉經常與柵格連用，以控制光標點移動的距離。
一：柵格

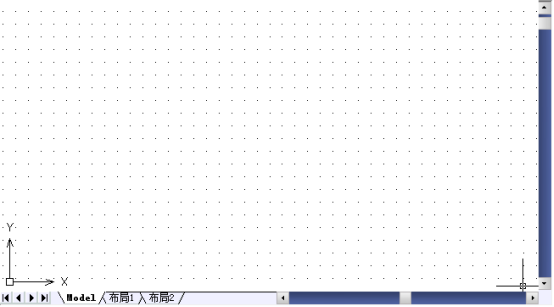

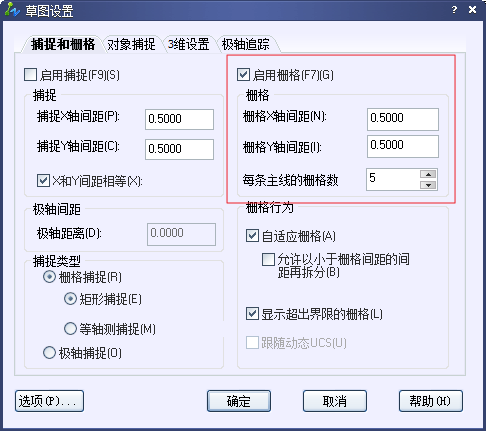

柵格是一些按照相等間距排布的網格，就像傳統的點坐標值一樣，能直觀的顯示圖形界限的范圍，如下圖一所示。用戶可以根據繪圖的需要，開啟或關不柵格在繪圖區的顯示，并在【草圖設置】對畫框中設置柵格的間距大小，如下圖二所示，從而達到精確繪圖的目的。柵格不屬于圖形的一部分，打印時不會被輸出。
圖一
圖二
開啟或關閉【柵格】工能的方法有如下幾種。
1.菜單欄：選擇【工具】--【草圖設置】菜單命令
2.狀態欄：?jiǎn)螕魻顟B(tài)欄上的【柵格顯示】
3.命令行：在命令行中輸入GRID或者SE命令
4.快捷鍵：按F7快捷鍵（僅限于開啟或關閉）
技巧點撥
在【柵格X軸間距】和【柵格Y軸間距】文本框中輸入數值的時候，若在【柵格X軸間距】文本框中輸入一個數值后按enter鍵，系統將自動將這個輸入傳送給【柵格Y軸間距】，這樣可以減少工作量。
二：捕捉
【捕捉】功能可以控制光標移動的距離，他經常和【柵格】功能連用。打開【捕捉】功能，光標只能停留在柵格上，此時只能移動?xùn)鸥耖g距整數倍的距離。
開啟與關閉【捕捉模式】功能的方法有如下幾種。
1.狀態欄：?jiǎn)螕粲益I裝貪婪匯總的【捕捉】選擇打開
2.快捷鍵：F9快捷鍵
三：正交
無論是機械制圖還是建筑制圖，有相當一部分直線是水平或垂直的。針對這種情況，CAD提供了一個正交開關，以方便繪制水平或者垂直直線。
開啟與關閉【正交】功能的方法有以下幾種。
1.快捷鍵：F8快捷鍵，可以在開關狀態切換
2.狀態欄：右鍵單擊狀態欄上的【正交】選擇開啟。
3.命令行：在命令行中輸入【ORTHO】命令。

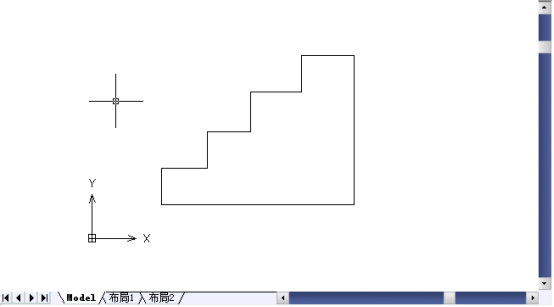

因?yàn)椤菊弧抗δ芟拗屏酥本€的方向，打開正交模式后，系統就只能畫出水平或者垂直的直線。更方便的是，由于正交功能已經限制了直線的方向，所以在繪制一定長度的直線時，用戶只需要輸入直線的長度即可。如下圖所示為使用證交模式繪制的樓梯圖形。
