創建好面域后，可以對面域進行并集、差集和交集3中布爾運算，通過不同的組合來創建復雜的新面域。
并集運算
并集運算是將對個面域?qū)ο笙嗉雍喜⒊梢粋€(gè)對象。
啟動面域的【并集】運算命令有如下幾種方法。
- 命令行：在命令行中輸入U(xiǎn)NION/UNI
- 功能區：在【默認】選項卡中，單擊【實體編輯】面板中【并集】按鈕。
- 工具欄：?jiǎn)螕簟緦?shí)體編輯】工具欄【并集】命令。
- 菜單欄：執行【修改】--【實體編輯】--【并集】命令。
利用以上任意一種方法調用【并集】命令后，一次選取要進行合并的面域?qū)ο?，右擊或按回?chē)鍵就可以將多個面域?qū)ο蠛喜⒊梢粋€(gè)面域，參考下圖。
并集前
并集后
提示：
用CLRCLE命令繪制的圓不能進行布爾運算的，因?yàn)樗麄冞€不是面域?qū)ο?，在進行布爾運算前，必須先使用REG命令轉換為面域?qū)ο蟆?/p>
實例：繪制門
這個例子利用【并集】命令，繪制門上的花紋效果。
1.中望CAD啟動

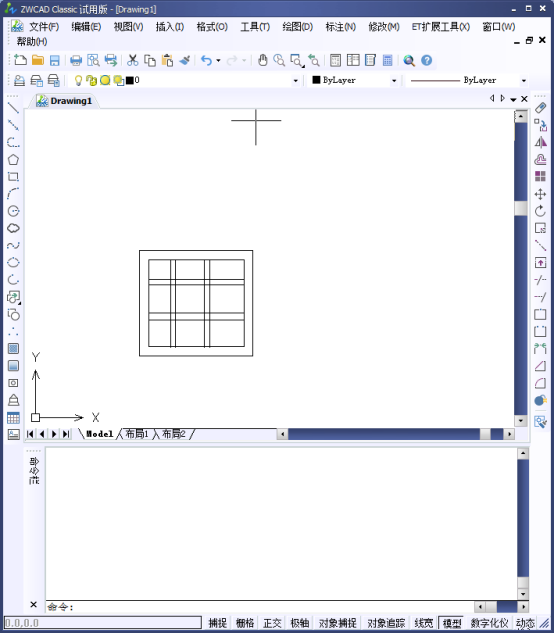

2.打開我們的素材文件，參考下圖。

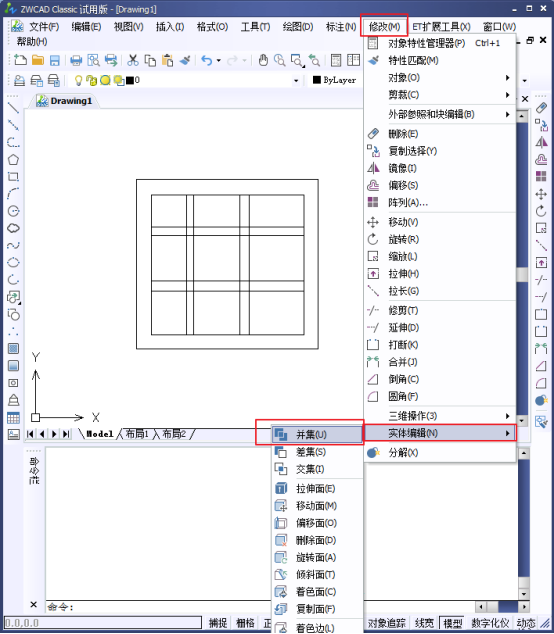

3.我們點擊工具欄中的【修改】--【實體編輯】--【并集】，選中我們的素材，

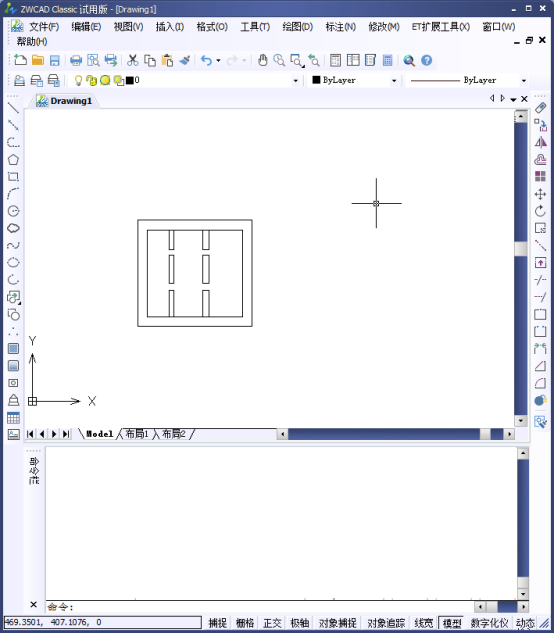

4.面域并集運算效果參考下圖。
以上。
